■產品概述
0I系列橢圓齒輪流量計是我公司從德國Bopp&Reuthel’公司引進的具有當代國際水平的流量儀表。OI橢圓齒輪流量計是容積式流量計的典型，用來計量在一定壓力下充滿管道的液體流量。它具有結構簡單，使用可靠，準確度高，對進出口管道內的流場無特殊要求，被測介質的粘度范圍和流量范圍都很寬廣等特點。因而被廣泛用于石油、化工、醫藥、交通、食品等工業及商業部門的液體流量檢測。OI系列橢圓齒輪流量計還廣泛用于船舶的燃油計量。

精大OI橢圓齒輪流量計可以測量汽油、柴油、煤油、潤滑油、液壓油等各種油品介質，也可以計量各種液體介質。如果您要咨詢流量計型號、參數，歡迎直接致電我廠。

■技術參數
1.相關標準。遠傳顯示現場防爆等級ExiaⅡCT5，防爆合格證號GYB00568,
執行產品標準：Q/JD2004-2010《液體容積式流量計》（企業標準）
JB/T9242-1999《容積式流量計通用技術條件》（國家專業標準）
計量器具生產許可證：皖制01000018號

2.重復性誤差
流量計各流量點的重復性誤差不超過流量計基本誤差限絕對值的1/3.

3.準確度等級及基本誤差限

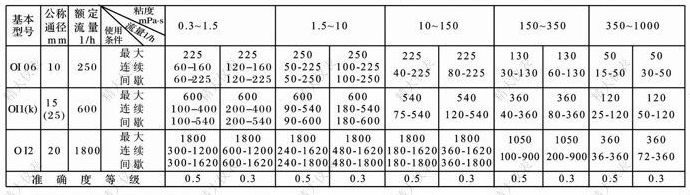

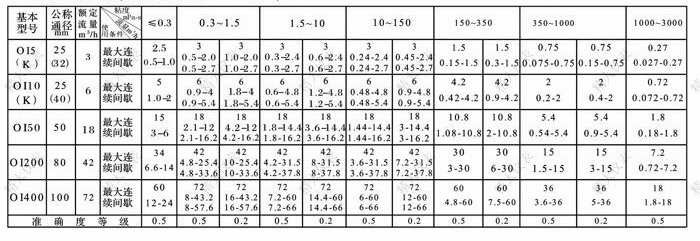

5.高粘度流量計
對于高粘液體，用帶有特殊齒形（欠齒）和不銹鋼滾珠軸承（而不是石墨軸套）的流量計（用于牛頓流體）
他們用F57和F27材料組組成，可從下列表中選擇型號、規格以及流量范圍。F27和F57材料組組成流量計中
僅OI5是帶標準橢圓齒輪。

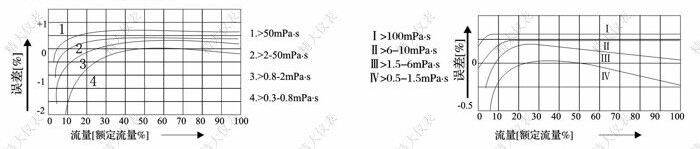

6.基本誤差曲線
        小型流量計基本誤差曲線                                             標準型流量計基本誤差曲線

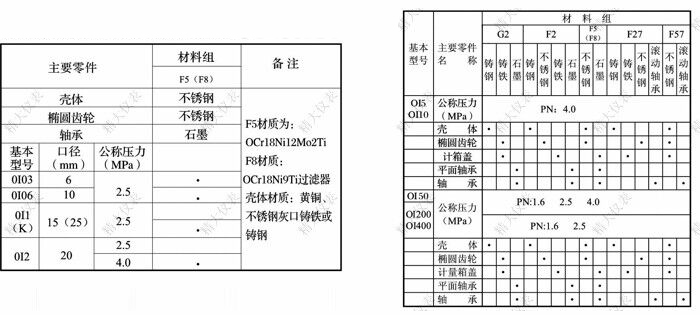

7.主要零件材料及公稱壓力
小型流量計主要材料及公稱壓力                     標準型流量計主要構件材料及公稱壓力

備注：1.F5材質為OCr18Ni12Mo2Ti；F8材質為OCr18Ni9Ti，其他材料組中不銹鋼均為F8.
2.本表不包含特殊材料的流量計。
3.特殊材料只有批量訂貨才能投產。

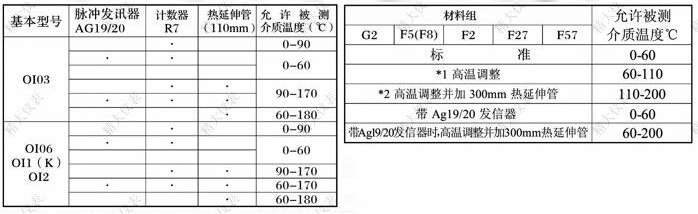

8.允許被測介質溫度
小型流量計允許的被測介質溫度           標準型流量計允許被測介質溫度

備注：1.高溫調整：橢圓齒輪的配合尺寸有所改變，產品型號標記代號加“T”
2.產品型號標記代號加“S”

9.與用戶選型有關的部件

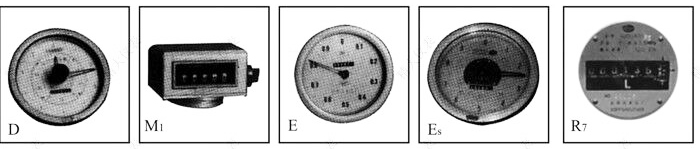

1.計數器代號、功能及外形

■主要流量計外形圖

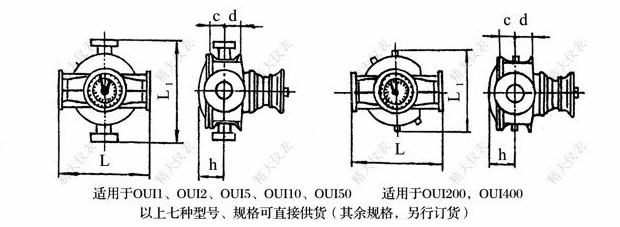

■OUI系列流量計（標準型+保溫夾套）
為便于對常溫下易于凝固、某一溫度下易于凝結、結晶的介質在管道內能正常輸送以及流量檢測，往往需要對系統管道中的介質
進行加熱，使介質融化并保溫。但由于安裝橢圓齒輪流量計處不允許直接通以蒸汽（防止損壞流量計），為此我公司設計了OUI系列產品，即在OI系列流量計殼體外增加保溫夾套，可用熱水、熱油或低于200℃的蒸汽通入保溫夾套，使流量計（或過濾器）內已凝固的介質融化，并保持一定溫度，從而保證流量計能正常運行。橢圓齒輪流量計前安裝的過了過濾器可采用保溫夾套的形式，用戶需要可特殊訂貨。保溫夾套公稱壓力為0.5MPa。


■OI橢圓齒輪流量計產品標記
